Przemyślana konstrukcja, która robi różnicę
Oznaczanie przewodów to nieodłączny element wykonywania i utrzymania instalacji elektrycznych. Odpowiednio dobrane oznaczniki powinny zapewniać czytelną identyfikację, trwałość oraz wygodę montażu, niezależnie od warunków i sposobu prowadzenia przewodów.
Właśnie z myślą o tych wymaganiach Partex opracował PCT - oznacznik o otwartym profilu, dostępny w formie ciągłej do zadruku termotransferowego.
Jednym z jego najważniejszych wyróżników są unikalne wytłoczenia, które nadają profilowi elastyczność, a jednocześnie zapewniają mocny chwyt. Dzięki nim oznacznik stabilnie utrzymuje się na przewodzie, również wtedy, gdy jest on prowadzony po łuku.
Konstrukcja PCT została również dostosowana do szerokości listew zaciskowych, co ułatwia stosowanie oznaczników w instalacjach wymagających uporządkowanej i czytelnej identyfikacji połączeń.

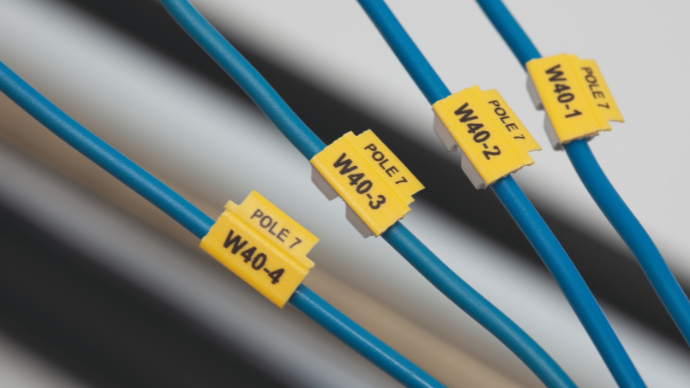

Otwarty profil - montaż bez rozłączania przewodów
W przeciwieństwie do oznaczników o profilu zamkniętym, PCT nie wymaga nasuwania na koniec przewodu.
Dzięki otwartej konstrukcji można go zamontować bezpośrednio na przewodzie, również po wykonaniu połączeń. To istotne udogodnienie podczas modernizacji instalacji, prac serwisowych oraz uzupełniania istniejących oznaczeń.
Specjalne boczne przetłoczenia zwiększają elastyczność profilu i zapewniają stabilne mocowanie, także w miejscach o ograniczonej przestrzeni montażowej.
Szybki zadruk na drukarkach Partex MK10
PCT łączy zalety otwartego profilu z możliwością przygotowywania oznaczeń metodą termotransferową.
Oznaczniki PCT można zadrukowywać na drukarkach z serii MK10, co pozwala uzyskać czytelne i trwałe opisy dostosowane do potrzeb konkretnej instalacji.
Materiał dostarczany jest w formie ciągłej, na rolkach mieszczących się wewnątrz dedykowanej drukarki. Takie rozwiązanie ułatwia organizację pracy i umożliwia sprawne przygotowywanie większych serii oznaczeń.
Wydajność zadruku może sięgać nawet 400 oznaczników na minutę, co stanowi istotną zaletę w przypadku projektów wymagających przygotowania dużej liczby opisów.
Do projektowania oznaczeń można wykorzystać oprogramowanie Promark Creator, które oferuje funkcje usprawniające przygotowanie i zarządzanie danymi do druku.
Pole projektowe - więcej możliwości niż standardowy opis

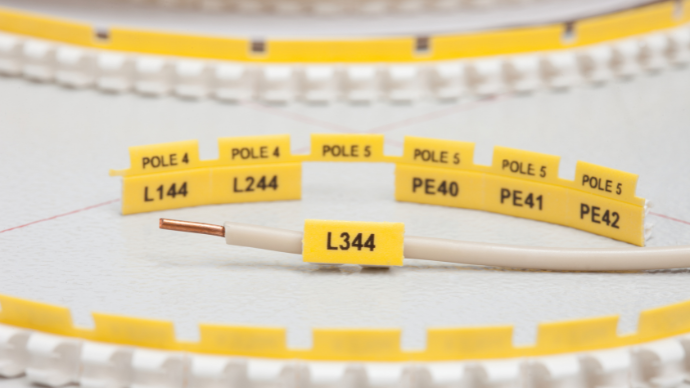

Jedną z najbardziej interesujących funkcjonalności PCT jest dodatkowe, odrywane pole projektowe, umieszczone obok głównego pola opisowego.
To rozwiązanie pozwala wykorzystać oznacznik nie tylko do identyfikacji przewodu, ale również do przekazywania informacji pomocniczych podczas montażu i kontroli instalacji.
Dodatkowe pole może pełnić kilka praktycznych funkcji:
Organizacja pracy i zachowanie kolejności oznaczeń
Po wydrukowaniu serii oznaczników pole projektowe może służyć jako uchwyt, który ułatwia wyciąganie poszczególnych oznaczników z ciągu bez utraty ich kolejności.
Ma to szczególne znaczenie podczas przygotowywania większej liczby przewodów, gdy prawidłowa kolejność oznaczeń usprawnia późniejszy montaż.
Dodatkowe informacje montażowe
Na polu projektowym można umieścić informacje pomocnicze, takie jak nazwa projektu, grupa oznaczników, numer oznacznika, data czy dowolny tekst. Możliwe jest również powtórzenie oznaczenia znajdującego się na głównym polu opisowym.
Więcej miejsca na rozbudowane opisy
Gdy oznaczenie jest zbyt długie, aby zmieściło się na wybranej długości głównego pola opisowego, część informacji można przenieść na pole projektowe. Pozwala to zachować czytelność oznaczeń bez konieczności umieszczania wszystkich danych na niewielkiej powierzchni.
Wsparcie kontroli poprawności podłączeń
Pole projektowe może również pełnić funkcję kontrolną. Dzięki możliwościom oprogramowania Promark Creator można automatycznie umieszczać na nim dodatkowe informacje, np. komunikat „OK” lub „CHECKED”, wykorzystywany podczas sprawdzania poprawności połączeń. Po zakończeniu montażu i kontroli pole projektowe można łatwo oderwać, pozostawiając na przewodzie właściwy oznacznik.
Materiały i parametry techniczne
Oznaczniki PCT zostały zaprojektowane z myślą o trwałości, niezawodności i wygodzie użytkowania w instalacjach elektrycznych.
Wykonane są z materiałów bezhalogenowych, wolnych od kadmu i silikonu. Odpowiednio dobrane właściwości materiałowe zapewniają elastyczność oznaczników, stabilne mocowanie na przewodach oraz wysoką jakość nadruku termotransferowego.
Najważniejsze parametry techniczne:
Temperatura pracy: od –40°C do +90°C.
Temperatura montażu: od +5°C do +40°C.
Klasa palności: UL 94 V-2.
Zgodność z normą kolejową: EN 45545, poziom HL2.
Dostępne kolory: żółty i biały.
Dostępne rozmiary: PCT 10, PCT 20, PCT 30 i PCT 40, przeznaczone do przewodów o średnicach od 1,2 do 4,0 mm.
Połączenie przemyślanej konstrukcji, odpowiednich właściwości materiałowych i możliwości zadruku na drukarkach termotransferowych z serii MK10 sprawia, że PCT jest funkcjonalnym rozwiązaniem do identyfikacji przewodów w różnorodnych instalacjach elektrycznych.
PCT – przykład innowacji tworzonej przez Partex
Rozwój systemów znakowania to nie tylko poszukiwanie nowych materiałów czy technologii drukowania. To również projektowanie rozwiązań, które odpowiadają na konkretne potrzeby użytkowników.
PCT jest przykładem takiego podejścia. Jego konstrukcja łączy kilka istotnych elementów: łatwość montażu, stabilne mocowanie, wydajny zadruk oraz dodatkowe funkcje wspierające organizację i kontrolę pracy.
Takie detale sprawiają, że oznacznik staje się nie tylko elementem identyfikacji przewodu, ale również praktycznym wsparciem w procesie montażu instalacji.
Przetestuj PCT w swojej firmie!
Chcesz przekonać się, jak działa otwarty profil PCT, sprawdzić elastyczność oznacznika i przyjrzeć się jego unikalnej konstrukcji?
Zamów bezpłatne próbki PCT i sprawdź możliwości tego rozwiązania w praktyce.
Napisz do nas na newsletter@partex.pl i podaj adres do wysyłki.
