Na czym polega konstrukcja ramkowa PPQZ?

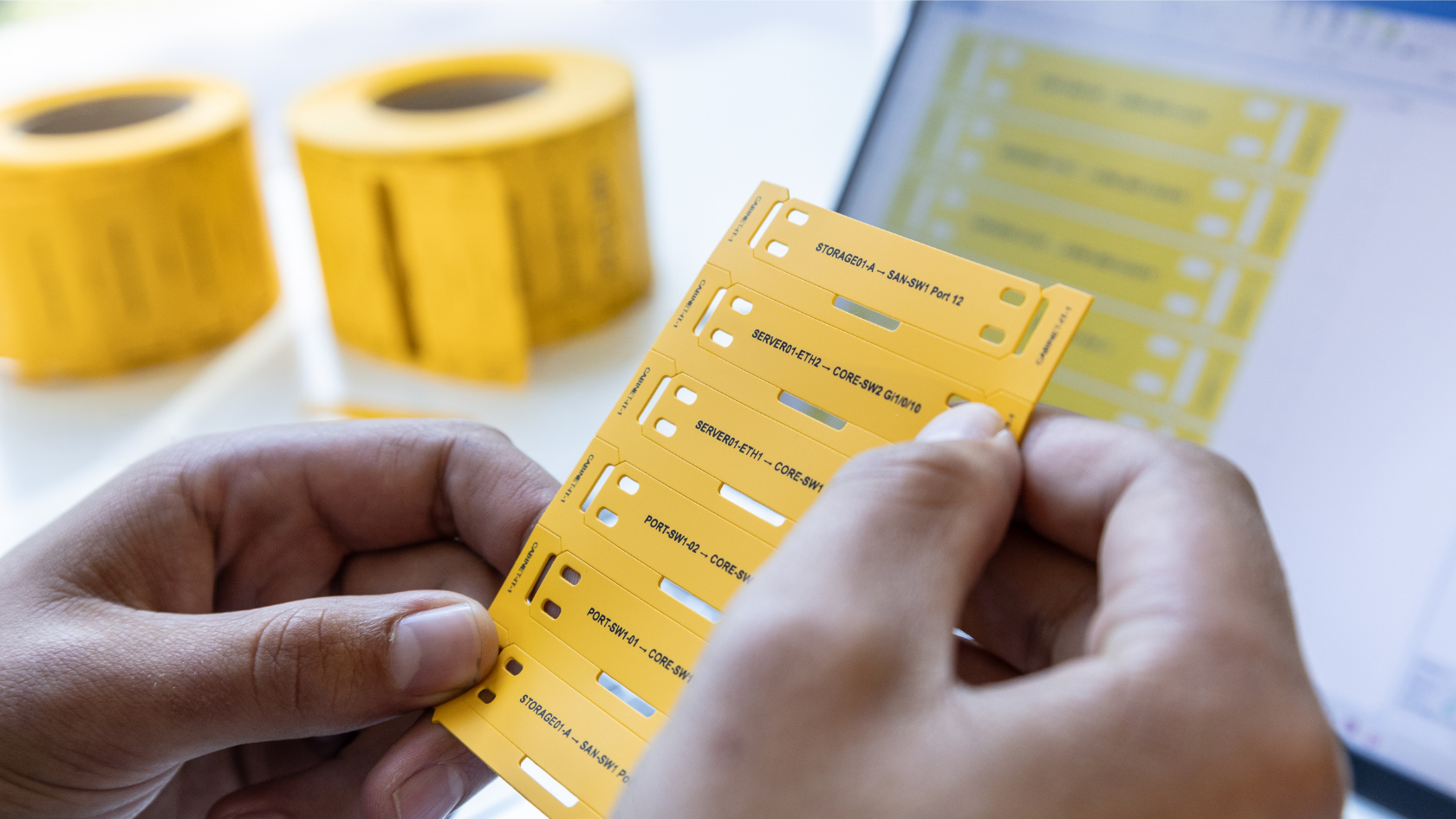

W nowej wersji poszczególne oznaczniki umieszczone są w ramce nośnej, nazywanej również szkieletem. Pozostają w niej od momentu zadruku aż do instalacji, dzięki czemu zachowują swój układ podczas drukowania, transportu i przygotowania do montażu.
W przeciwieństwie do oznaczników, które po wydrukowaniu funkcjonują jako oddzielne elementy, format ramkowy pozwala utrzymać cały zestaw w jednym, uporządkowanym arkuszu. Poszczególne oznaczniki można wyjmować w dowolnej kolejności, bez naruszania układu pozostałych.
Takie rozwiązanie jest szczególnie przydatne podczas realizacji rozbudowanych instalacji, w których konieczne jest przygotowanie i zamontowanie dużej liczby indywidualnych oznaczeń.
Konstrukcja opracowana z myślą o wygodnym montażu
Nowy format PPQZ uwzględnia kilka praktycznych rozwiązań, które ułatwiają codzienną pracę instalatorów.
Łatwe oddzielanie oznaczników
Dzięki perforacji poszczególne oznaczniki można odrywać od ramki bez konieczności używania nożyczek lub innych narzędzi.
Wygodna obsługa w rękawicach

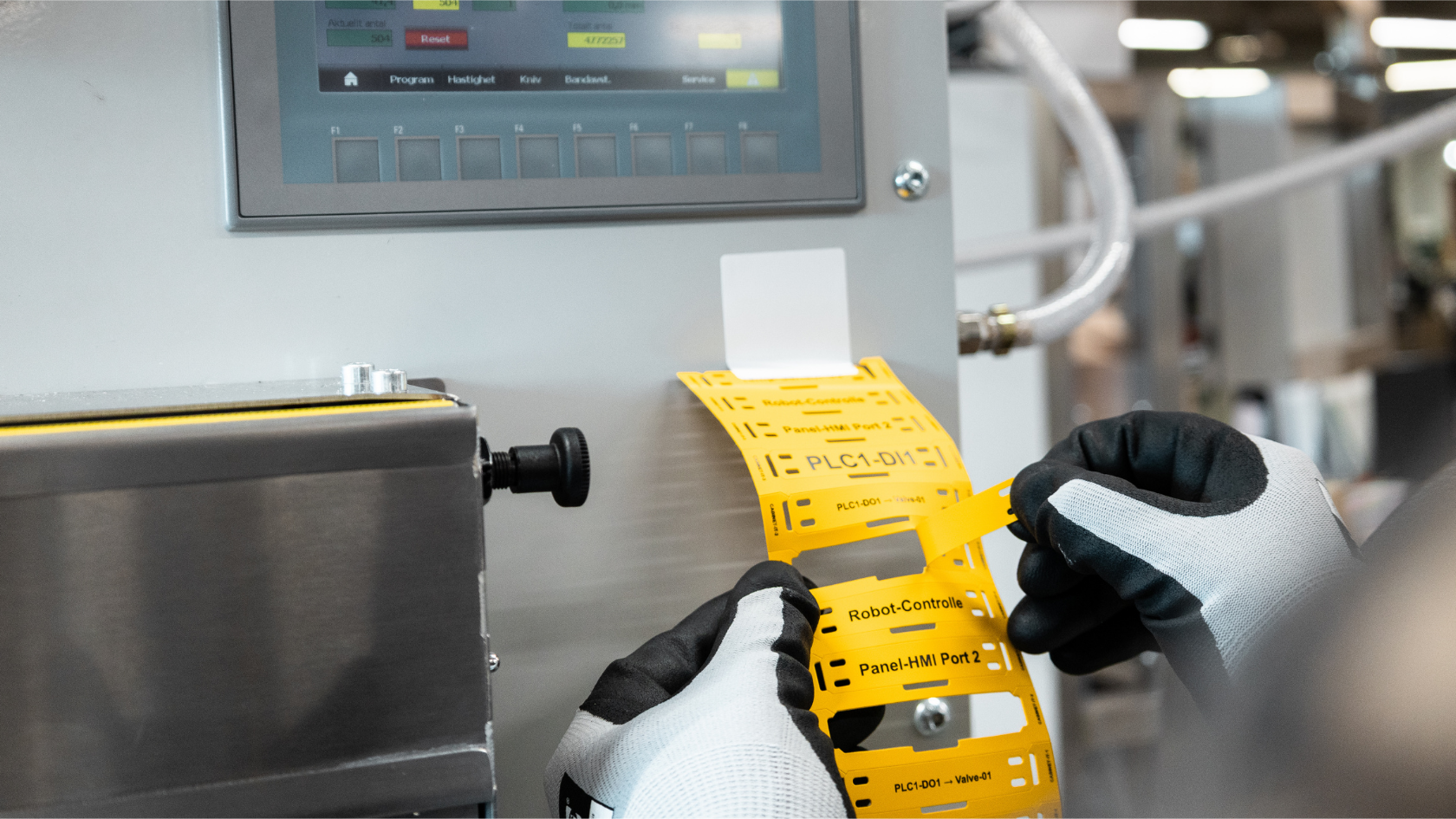

Specjalne wycięcia po obu stronach ramki ułatwiają chwytanie i wyjmowanie oznaczników, również podczas pracy w rękawicach ochronnych.
Swobodna kolejność instalacji
Oznaczniki nie muszą być montowane w kolejności, w jakiej zostały wydrukowane. Można wyjąć dowolny element, pozostawiając pozostałe na swoich miejscach.
Łatwiejsza identyfikacja i mniejsze ryzyko pomyłek
Ramka utrzymuje oznaczniki w uporządkowanym układzie, a możliwość umieszczenia na niej dodatkowego tekstu pomocniczego pozwala lepiej zorganizować pracę i ograniczyć ryzyko błędów montażowych.
Efektywny proces drukowania
Konstrukcja ramkowa umożliwia szybki zadruk oznaczników i wydajne wykorzystanie taśmy termotransferowej.
Trzy nowe rozmiary
Wraz z wprowadzeniem formatu ramkowego oferta PPQZ zostaje rozszerzona o trzy nowe wymiary:
60 × 12 mm - kompaktowy oznacznik umożliwiający nadruk dwóch linii tekstu. Pozwala umieścić więcej informacji bez konieczności zwiększania długości oznacznika.
75 × 15 mm - dodatkowy rozmiar zapewniający większą elastyczność przy doborze oznaczeń do wymagań konkretnej instalacji.
75 × 25 mm - oznacznik o dużej powierzchni zadruku, przeznaczony do bardziej rozbudowanych opisów, kodów kreskowych oraz kodów QR.
Nowe wymiary pozwalają dopasować ilość nadrukowanych informacji do potrzeb użytkownika, zarówno w przypadku prostych oznaczeń identyfikacyjnych, jak i bardziej szczegółowych opisów.
Sprawdzone właściwości materiału PPQZ
Nowa konstrukcja ramkowa zachowuje właściwości materiału PPQZ, przeznaczonego do stosowania w wymagających warunkach przemysłowych.
Oznaczniki wykonane są z bezhalogenowego materiału poliolefinowego, który łączy elastyczność z odpornością na warunki eksploatacyjne.
Najważniejsze właściwości techniczne:
Zakres temperatur pracy: od -55°C do +105°C.
Materiał: bezhalogenowa poliolefina.
EN 45545-2 R22/R23/R24: poziom zagrożenia HL3.
Klasyfikacja palności: UL94-HB.
Zgodność z wymaganiami: REACH i RoHS.
Zastosowanie w różnych branżach
Oznaczniki PPQZ w formacie ramkowym mogą być wykorzystywane wszędzie tam, gdzie istotne są czytelna identyfikacja przewodów, trwałość oznaczeń i sprawna organizacja procesu montażowego.
Znajdują zastosowanie m.in. w:
Energetyce i instalacjach elektrycznych - identyfikacja kabli i przewodów w rozdzielnicach oraz instalacjach zasilających.
Automatyce przemysłowej i budowie maszyn - oznaczanie przewodów w szafach sterowniczych, maszynach i urządzeniach.
Infrastrukturze - znakowanie instalacji w budynkach, tunelach i obiektach technicznych.
Telekomunikacji i centrach danych - identyfikacja okablowania w rozbudowanych systemach telekomunikacyjnych.
Fotowoltaice - oznaczanie przewodów i instalacji na farmach fotowoltaicznych.
Branży kolejowej - identyfikacja przewodów w pojazdach szynowych i infrastrukturze kolejowej, gdzie szczególne znaczenie mają wymagania bezpieczeństwa pożarowego.
PPQZ - znane rozwiązanie, nowe możliwości
Wprowadzenie formatu ramkowego to kolejne rozszerzenie gamy PPQZ. Nowa wersja łączy sprawdzone właściwości materiału z konstrukcją, która ułatwia przygotowanie oznaczeń i organizację pracy podczas instalacji.
Trzy dodatkowe rozmiary, możliwość swobodnego wyjmowania oznaczników oraz rozwiązania ułatwiające ich montaż sprawiają, że PPQZ w formacie ramkowym stanowi praktyczne uzupełnienie dotychczasowej oferty.
Chcesz dowiedzieć się więcej o nowym formacie PPQZ?
Zapoznaj się z kartą katalogową lub skontaktuj się z naszym zespołem, aby uzyskać szczegółowe informacje o dostępnych wariantach.
